1. 簡介：

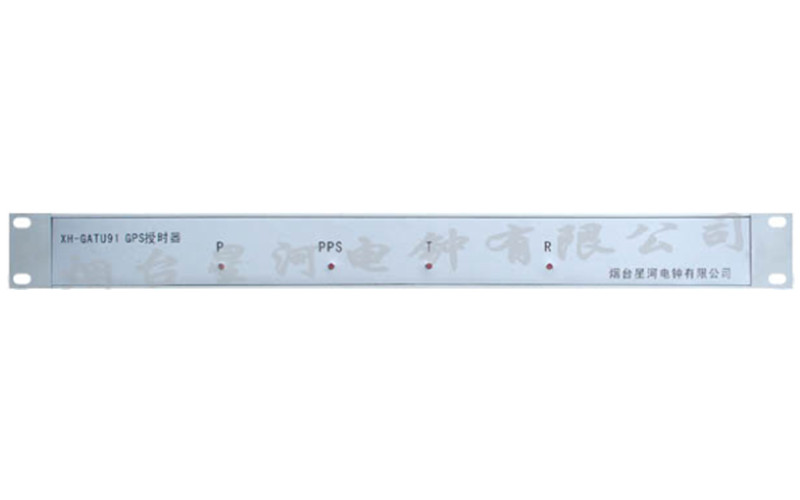

XH-GATU91 GPS授時器（機箱型）授時時間源為GPS衛星時間，有兩種精度類型（ms級或亞us級），用戶可根據自己的需求選擇不同精度的GPS授時器。
該授時器接收GPS衛星時間同步授時器的內部時鐘時間，通過2個RS232串口輸出時間日歷等信息，1個秒脈沖輸出口，用于同步其他設備的實時時鐘時間。
該授時器功能完善，操作簡單，使用方便，性能穩定，工作可靠。
2. 主要特點：
2.1. 通過個人電腦可設置3個波特率：2400，4800，9600，19200。
2.2. 通過個人電腦可選擇兩種報文格式（16進制及ASCII碼）之一。
2.3. 可根據客戶要求定制報文格式（訂貨前）。
2.4. 通過個人電腦可選擇3種秒脈沖輸出模式，通過秒脈沖指示燈可分辨不同的模式（詳見注）。
2.5. 以上所有設置均能掉電記憶。
2.6. 報文中帶有星期信息。
2.7. 報文中帶有GPS定位有效信息。
2.8. 帶有較高精度的掉電運行時鐘，即使沒有GPS，上電后即可輸出較準確的時間信息。
2.9. PPS脈沖與GPS秒脈沖上升沿同步，精度可為 亞微秒及或ms級。
注：
秒脈沖輸出模式：
秒脈沖有三種輸出模式，可通過個人電腦設置，并可通過指示燈辨識這三種工作狀態：
⑴ 僅在GPS定位有效時秒脈沖輸出，指示燈為亮半秒滅半秒，GPS定位無效時常亮。
⑵ GPS定位有效前不輸出秒脈沖，定位有效后秒脈沖一直輸出，指示燈為亮800ms，滅200ms，GPS定位有效前不亮。自GPS定位有效狀態進入無效狀態后，指示燈亮200ms，滅800ms。
⑶ 秒脈沖始終輸出，GPS有效時指示燈為亮1s滅1s，無效時指示燈亮500ms，滅1500ms。
3. 串口輸出時間信息協議：
格式 | 起始符 | 8時 | 23分 | 38秒 | 2009年 | 4月 | 27日 | 星期二 | GPS有效標識 | 結束符 | |||||||||
ASCII碼格式 | $ | 0 | 8 | 2 | 3 | 3 | 8 | 2 | 0 | 0 | 9 | 0 | 4 | 2 | 7 | 2 | A | 13 | 10 |
16進制格式 | 65H | 08H | 17H | 26H | 14H | 09H | 04H | 1BH | 02H | 67H | 66H | ||||||||
注： 1. ASCII碼格式欄中自起始符至GPS有效標識符均為ASCII字符，最后兩位為ASCII碼值。 2. 16進制格式星期取值：1～7，對應ASCII碼格式為ASCII字符的1~7，分別對應星期一，星期二……星期日。 3. ASCII碼格式中GPS定位有效為‘A’,無效為’U’； 16進制格式中有效為67H，無效為68H。 4. 1個起始位，8個數據位，1個停止位，無奇偶校驗位。 5. 波特率：2400，4800，9600，19200可選。 6. 對授時器的配置只能通過RS232-1進行配置，串口線為交叉線.。 | |||||||||||||||||||
4．其他技術指標
4.1 外型
1U機箱。
4.2 掉電運行時鐘守時精度為：
0°C至+40°C范圍內：±2ppm
-40°C 至+85°C范圍內：±3.5ppm
4.3 秒脈沖輸出
根據客戶選擇可為亞微妙級或ms級。
4.4. 工作溫度范圍： -40 oC to +55℃
4.5. 存儲溫度范圍： -45 oC to +65℃
4.6. 工作電壓范圍：190V~230V 交流電
4.7. GPS模塊（ms級）主要參數：
12米GPS 授時天線
12 個并行通道
1575.42MHz
同時跟蹤12 顆衛星
捕獲時間
典型值<25 秒(當擁有當前的天歷、位置、時間和星歷數據時)<><25 秒(當擁有當前的天歷、位置、時間和星歷數據時)<>
典型值<50 秒(當擁有當前的天歷，位置和時間數據時)<><50 秒(當擁有當前的天歷，位置和時間數據時)<>
典型值<200 秒(冷啟動)<><200 秒(冷啟動)<>
典型重捕獲時間<1.0 秒<><1.0 秒<>
定時精度 (1PPS)<1us（24小時平均）<><1us（24小時平均）<><1us（24小時平均）<><1us（24小時平均）<>
操作溫度： -40°C～+85°C
存儲溫度： -40°C～+105°C
濕度： 95％不冷凝 +38°C～+85°C
4.8 GPS模塊（亞微秒級）
30米GPS 授時天線
12 個并行通道
1575.42MHz
同時跟蹤12 顆衛星
捕獲時間
典型值<25 秒(當擁有當前的天歷、位置、時間和星歷數據時)<><25 秒(當擁有當前的天歷、位置、時間和星歷數據時)<>
典型值<50 秒(當擁有當前的天歷，位置和時間數據時)<><50 秒(當擁有當前的天歷，位置和時間數據時)<>
典型值<200 秒(冷啟動)<><200 秒(冷啟動)<>
典型重捕獲時間<1.0 秒<><1.0 秒<>
定時精度 (1PPS)<100ns<><100ns<><100ns<><100ns<>
操作溫度： -40°C～+85°C
存儲溫度： -40°C～+105°C
濕度： 95％不冷凝 +38°C～+85°C
5.配件
交叉串口線1條
220V電源線 1條
授時軟件光盤1張
說明書 1份
（亞微秒級）30米GPS天線1條
（ms級）12米GPS天線1條
<100ns<><100ns<><100ns<><100ns<>
<1.0 秒<><1.0 秒<>
<200 秒(冷啟動)<><200 秒(冷啟動)<>
<50 秒(當擁有當前的天歷，位置和時間數據時)<><50 秒(當擁有當前的天歷，位置和時間數據時)<>
<25 秒(當擁有當前的天歷、位置、時間和星歷數據時)<><25 秒(當擁有當前的天歷、位置、時間和星歷數據時)<>
<1us（24小時平均）<><1us（24小時平均）<><1us（24小時平均）<><1us（24小時平均）<>
<1.0 秒<><1.0 秒<>
<200 秒(冷啟動)<><200 秒(冷啟動)<>
<50 秒(當擁有當前的天歷，位置和時間數據時)<><50 秒(當擁有當前的天歷，位置和時間數據時)<>
<25 秒(當擁有當前的天歷、位置、時間和星歷數據時)<><25 秒(當擁有當前的天歷、位置、時間和星歷數據時)<>
