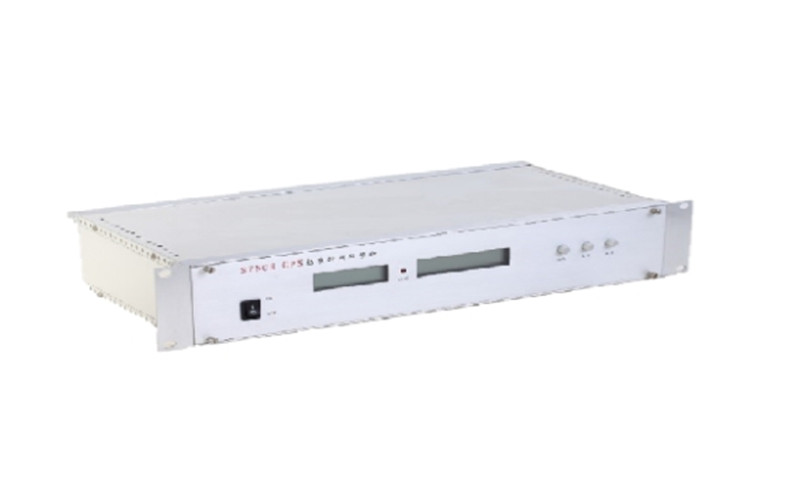

產品描述
隨著電力系統自動化技術的發展，系統對時間統一的要求越來越迫切，對時間的同步精度要求也越來越高。該設備以美國導航星全球定位系統(GPS)或北斗定位系統為時間基準，時間同步精度100ns-1μs。衛星接收機選用專業生產廠家生產的GPS接收機部件進行二次開發研制而成，并自動選擇最佳星座進行定位、定時，輸出與協調世界時UTC時間同步精度為100ns-1μs的秒(1PPS)，分(1PPM)，時(1PPH)定時脈沖和北京時間的鐘面，并接照多種信息格式經RS232/RS422/RS485串行口分別輸出日期，時間，周波鐘，周波數，鐘差，安全運行天數等信息。供電力系統需要高精度、高可靠的標準時間標尺的各種自動化裝置選用。
技術指標
1、接收頻率：BD2/GPS 1559～1577MHZ，可同時跟蹤北斗2和GPS衛星。
2、天線射頻靈敏度：－166dbw，天線配帶30米饋線。長度不夠，用戶可自行延長。但應選用在1.56GHZ頻率每米衰減不超過0.7db的同軸電纜，延長電纜的衰減以不超過5db為限。
3、捕獲時間：20秒--2分鐘
（注：同步時鐘的所有輸出均經過高速光藕隔離輸出60ns）
4、1PPS輸出：
定時準確度: 1us 電平: TTL電平
極性: 正脈沖 脈寬:約100ms
阻抗: 50Ω 路數:一路
前沿: <20ns
5、1PPM輸出：
定時準確度: 1us 電平: TTL電平
極性: 正脈沖 脈寬: 約100ms
阻抗: 50Ω 前沿: <20ns
6、1PPH輸出：
定時準確度: 1us 電平: TTL電平
極性: 正脈沖 脈寬: 約100ms
阻抗: 50Ω 前沿: <20ns
7、經度， 緯度: 電網同步鐘所在的地理位置。
8、顯示: 十六位LCD顯示，顯示內容包括日期，時間，經度，緯度，海拔高度，收星數量。
9、RS232: 輸出“BJT”時間編碼(年月日時分秒)。
10、 RS-232 : 輸出“ST”格式時間編碼（跳線選擇）
11、電源: （110-240VAC/DC） 15W。
12、尺寸: 標準工業19英寸1U機箱
選型表
設備名稱 | 設備描述 (規格型號) | 性能說明（主要技術參數） | 備注 （所有產品均可選雙電源） |
衛星時鐘 | HTXD-GPS-2-G | 2路1PPS,2路1PPM,1路1PPH(TTL/光隔有源/無源) 4路RS232,2路RS485(串口時碼) 2路RS485(IRIG-B(DC)差分)，失電/失步告警各2對 帶有擴展輸出接口（可直接驅動擴展裝置） | 拉絲前面板液晶顯示 后背板5.08端子輸出 交直流寬幅電源端子輸入 可選NTP和光纖輸出 |
衛星時鐘 | HTXD-GPS-2-E16 | 2路1PPS,2路1PPM,1路1PPH(TTL/光隔有源/無源) 4路RS232,2路RS485(串口時碼) 16路RS485(IRIG-B(DC)差分) ，失電/失步告警各2對 帶有擴展輸出接口（可直接驅動擴展裝置） | 拉絲前面板液晶顯示 后背板5.08端子輸出 交直流寬幅電源端子輸入 可選NTP和光纖輸出 |
衛星時鐘 | HTXD-GPS-2-E32 | 2路1PPS,2路1PPM,1路1PPH(TTL/光隔有源/無源) 4路RS232,2路RS485(串口時碼) 32路RS485(IRIG-B(DC)差分) ，失電/失步告警各2對 帶有擴展輸出接口（可直接驅動擴展裝置） | 拉絲前面板液晶顯示 后背板5.08端子輸出 交直流寬幅電源端子輸入 可選NTP和光纖輸出 |
衛星時鐘 | HTXD-GPS-2-FS16 （秒脈沖輸出） | 2路1PPS,2路1PPM,1路1PPH(TTL/光隔有源/無源) 4路RS232,2路RS485(串口時碼) 2路RS485(IRIG-B(DC)差分) 16路1PPS/1PPM高壓高速光電隔離有源/無源輸出 失電/失步告警各2對 帶有擴展輸出接口（可直接驅動擴展裝置） | 拉絲前面板液晶顯示 后背板5.08端子輸出 交直流寬幅電源端子輸入 可選NTP和光纖輸出 |
HTXD-GPS-2-FM16 （分脈沖輸出） | |||
衛星時鐘 | HTXD-GPS-2-FS32 （秒脈沖輸出） | 2路1PPS,2路1PPM,1路1PPH(TTL/光隔有源/無源) 4路RS232,2路RS485(串口時碼) 2路RS485(IRIG-B(DC)差分) 32路1PPS/1PPM高壓高速光電隔離有源/無源輸出，失電/失步告警各2對 帶有擴展輸出接口（可直接驅動擴展裝置） | 拉絲前面板液晶顯示 后背板5.08端子輸出 交直流寬幅電源端子輸入 可選NTP和光纖輸出 |
HTXD-GPS-2-FM32 （分脈沖輸出） | |||
衛星時鐘 （插件式） | HTXD-2U-TIME HTXD-2U-GPS-CPU X1 HTXD-2EX-1PPS/1PPM X3 | 36路RS485(IRIG-B(DC)差分) ，失電/失步告警各2對 | 2U插件式主機 |
衛星時鐘 | HTXD-GPS-2-NET | 2路1PPS,2路1PPM,1路1PPH(TTL/光隔有源/無源) 4路RS232,2路RS485(串口時碼) 2路RS485(IRIG-B(DC)差分)，失電/失步告警各2對 帶有擴展輸出接口（可直接驅動擴展裝置） 2路NTP/TCP網絡時間輸出 | 拉絲前面板液晶顯示 后背板5.08端子輸出 交直流寬幅電源端子輸入 可選光纖輸出 |
