1. 簡介：

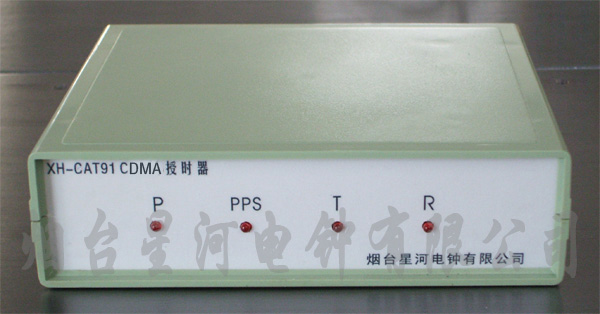

XH-CAT91 CDMA授時器（塑殼型）授時時間源為CDMA時間，是煙臺星河電鐘有限公司的一款簡單、經濟的授時設備。主要提供給對授時精度要求不算高（ms級）的用戶電腦或其它設備進行授時。

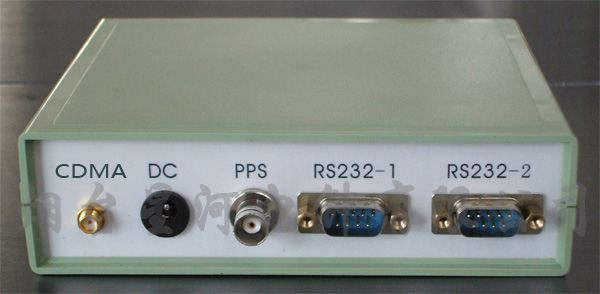

該授時器接收CDMA時間同步授時器的內部時鐘時間，通過2個RS232串口輸出時間日歷等信息，用于同步其他設備的實時時鐘時間。
該授時器功能完善，操作簡單，使用方便，性能穩定，工作可靠。
2. 主要特點：
2.1. 通過個人電腦可設置3個波特率：2400，4800，9600，19200。
2.2. 通過個人電腦可選擇兩種報文格式（16進制及ASCII碼）之一。
2.3. 可根據客戶要求定制報文格式（訂貨前）。
2.4. 以上所有設置均能掉電記憶。
2.5. 報文中帶有星期信息。
2.6. 帶有較高精度的掉電運行時鐘，即使沒有CDMA時間，上電后即可輸出較準確的時間信息。
3. 串口輸出時間信息協議：
格式 | 起始符 | 8時 | 23分 | 38秒 | 2009年 | 4月 | 27日 | 星期二 | CDMA有效標識 | 結束符 | |||||||||
ASCII碼格式 | $ | 0 | 8 | 2 | 3 | 3 | 8 | 2 | 0 | 0 | 9 | 0 | 4 | 2 | 7 | 2 | A | 13 | 10 |
16進制格式 | 65H | 08H | 17H | 26H | 14H | 09H | 04H | 1BH | 02H | 67H | 66H | ||||||||
注： 1. ASCII碼格式欄中自起始符至CDMA有效標識符均為ASCII字符，最后兩位為ASCII碼值。 2. 16進制格式星期取值：1～7，對應ASCII碼格式為ASCII字符的1~7，分別對應星期一，星期二……星期日。 3. ASCII碼格式中CDMA定位有效為‘A’,無效為’U’； 16進制格式中有效為67H，無效為68H。 4. 1個起始位，8個數據位，1個停止位，無奇偶校驗位。 5. 波特率：2400，4800，9600，19200可選。 6. 對授時器的配置只能通過RS232-1進行配置，串口線為交叉線.。 | |||||||||||||||||||
4．其他技術指標
4.1 外型
塑料殼。
4.2 掉電運行時鐘守時精度為：
0°C至+40°C范圍內：±2ppm
-40°C 至+85°C范圍內：±3.5ppm
4.3. 工作溫度范圍： -30 oC to +60℃
4.4. 存儲溫度范圍： -40 oC to +80℃
4.5. 工作電壓范圍：DC5V
5.配件
交叉串口線1條
DC5V/500ma適配器 1個
授時軟件光盤1張
說明書 1份
小型天線一個
